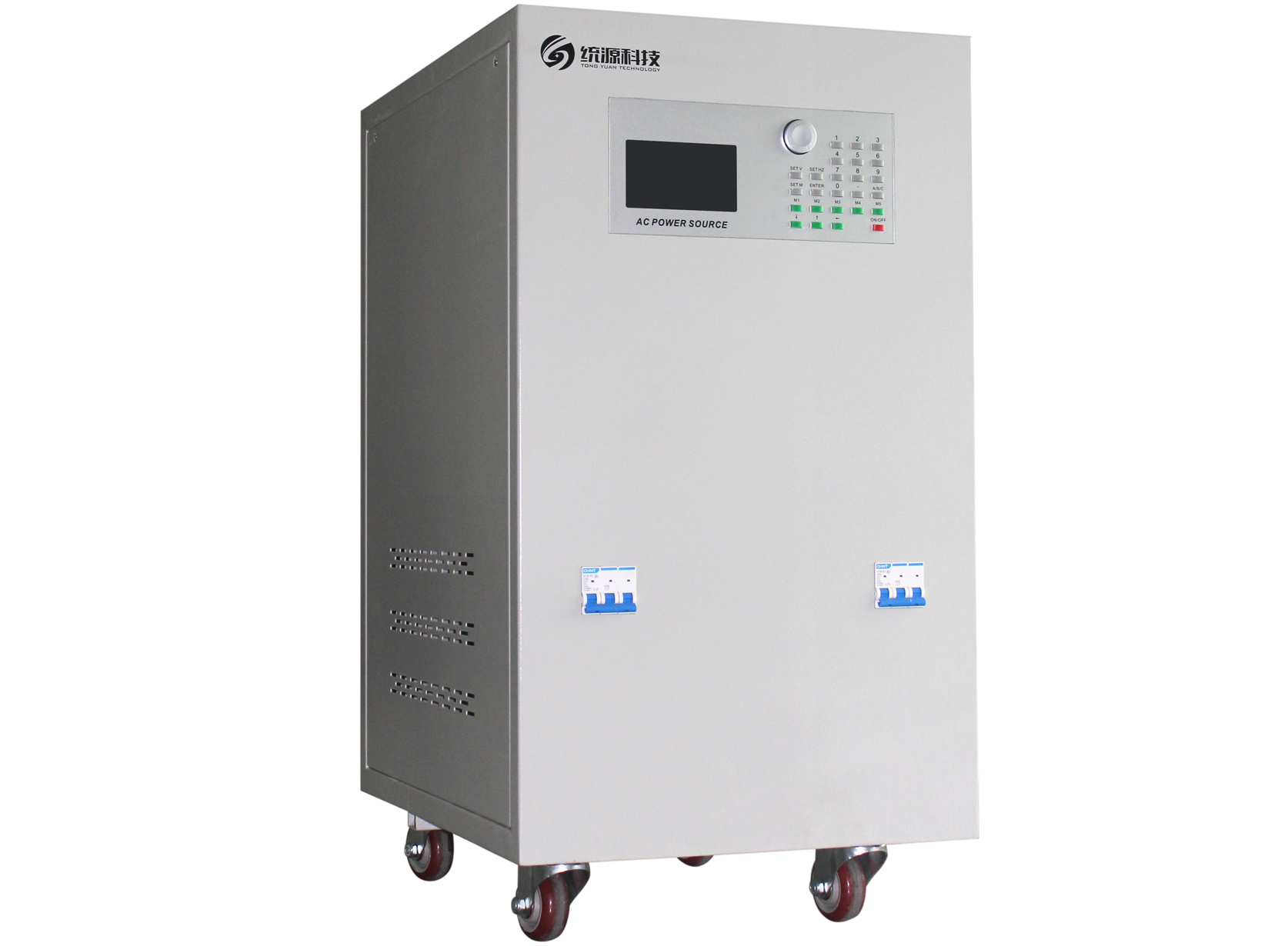

产品详情
■采用先进的直接数字频率合成器(DSP)波形产生技术，使输出频率稳定度高，连续性好、测量精度高。
■按键带飞梭操作简单极极具人性化，240*128液晶屏显示，各参数显示一目了然。
■具有5组记忆，可以将常用的参数(电压V、频率F)存储，方便使用时调用,A/B/C三相一键切换。
■一次可执行20组不同电压、频率，并可连续做999次循环测试，每次循环时间可达9999秒。
■提供智能化PC机监控系统，标配 RS232/RS485通讯接口，指令执行时间小于10mS。
■电压Vrms，电流Irms，有功功率W，频率Hz，功率因素PF等值同时显示。
■具有100%加载卸载，稳压反应时间在20ms以内。
■输出频率40-400Hz。
■输入输出完全隔离。
适用场合：
电力、通讯、科研机构、能源、电子电器制造、国防军工，实验室，航空（400HZ），家电出口检测
原理方框图：
规格技术参数表：
|
型号 |
TY-8303S |
TY-8306S |
TY-8310S |
|
|
容量 |
3KVA |
6KVA |
10KVA |
|
|
制作方式 |
SPWM(正弦脉宽调制) |
|||
|
输入 |
相数 |
1Φ2W或3Φ4W+PE |
||
|
电压 |
220V±10%或380V±10% |
|||
|
频率 |
50Hz / 60Hz |
|||
|
输出 |
相数 |
3Φ4W+PE |
||
|
电压 |
低档L：0-260VAC，高档H：0-520VAC |
|||
|
频率 |
40Hz-120Hz（120Hz-400Hz选购） |
|||
|
每相低档 L |
8.4A |
16.8A |
28A |
|
|
每相高档 H |
4.2A |
8.4A |
14A |
|
|
重量 |
Kg |
85 |
100 |
130 |
|
体积(深*宽*高) |
mm |
650*480*920 |
||
|
显示LCD |
240*128液晶屏显示,电压、电流、频率、功率、功率因数 |
|||
|
电源稳压率 |
0.10% |
|||
|
负载调整率 |
0.50% |
|||
|
总波形失真 |
1%(纯阻性负载) |
|||
|
频率稳定度 |
0.01% |
|||
|
电压解析度 |
0.1V |
|||
|
频率解析度 |
分辨率0.1Hz |
|||
|
电流解析度 |
0.1A |
|||
|
测量精确度 |
电压：0.5%FS+5dgt |
|||
|
电流：0.5%FS+5dgt |
||||
|
功率：0.5%FS+5dgt |
||||
|
设定精确度 |
频率：0.01%FS+5dgt |
|||
|
电压：1%FS |
||||
|
频率：0.1%FS |
||||
|
快捷组 |
共5组，每组可记忆电源，频率值，可方便调用 |
|||
|
电脑存储组数 |
20组不同电压、频率、可连续999次循，每次循环时间达9999秒 |
|||
|
通讯接口 |
RS232C、RS485 |
|||
|
输入接线方式 |
接线排 |
|||
|
输出接线方式 |
接线排 |
|||
|
保护 |
过流、过温、过载、短路 |
|||
|
运行环境 |
0-40℃、20-80%RH |
|||
|
冷却方式 |
风扇冷却 |
|||
